Boîte de vitesse : schéma en vue éclatée et guide technique détaillé

La boîte de vitesse est un composant fondamental de la transmission automobile, dont la complexité mécanique mérite une attention particulière. Grâce à un schéma en vue éclatée, il devient possible de découvrir l’intérieur même de cet organe et d’en saisir le fonctionnement essentiel. Dans cet article, nous aborderons :

• La composition détaillée de la boîte de vitesse à travers une vue éclatée
• Le cheminement de la puissance moteur par les engrenages et arbres de transmission
• Les signes révélateurs d’une défaillance et les risques associés
• Les erreurs fréquentes à éviter pour préserver la mécanique
• Les gestes d’entretien et conseils pratiques pour prolonger la vie de la boîte

Cette exploration technique vous offrira des clés pour mieux comprendre, prévenir et agir efficacement sur l’une des pièces maîtresses de la mécanique automobile.

A voir aussi : Restauration Auto/Moto : Quelle soudure privilégier pour un châssis solide et durable ?

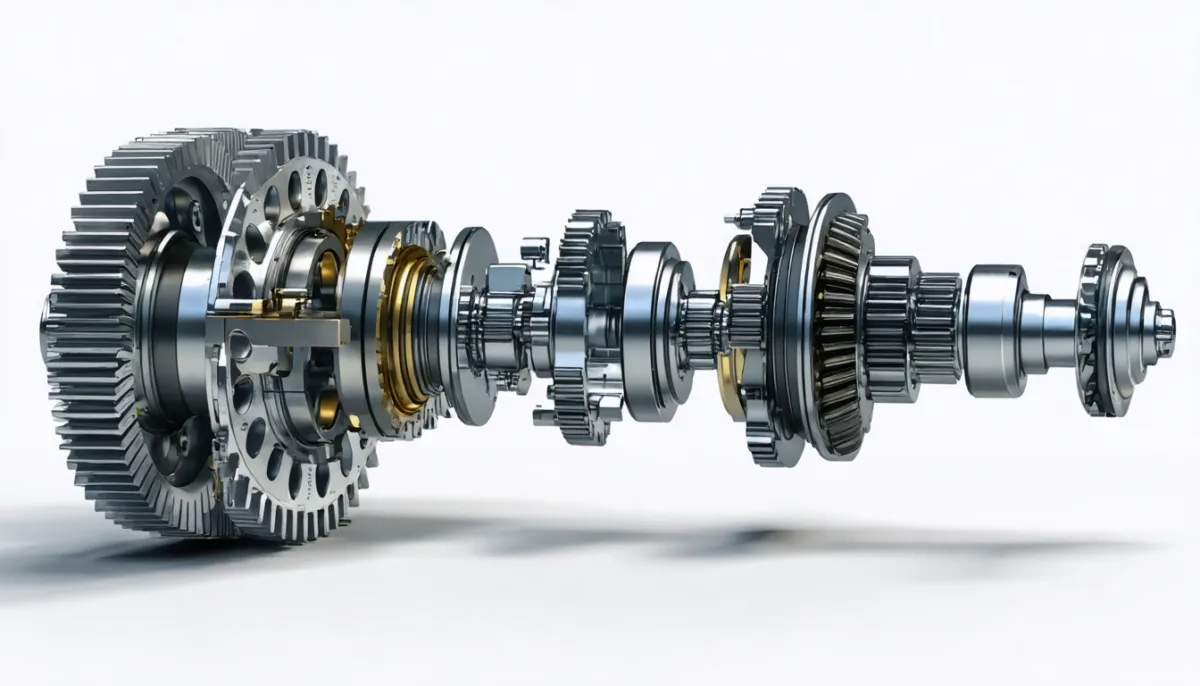

Découvrir la boîte de vitesse par un schéma éclaté : structure et rôle des composants

La vue éclatée d’une boîte de vitesse dévoile l’agencement précis de chaque élément. Elle dissocie clairement les pièces, facilite leur identification et éclaire leur interaction dans la chaîne de transmission. Voici les composants essentiels visibles sur ce type de schéma :

• Engrenages : ils déterminent les différents rapports de démultiplication en variant la force et la vitesse transmise aux roues.
• Arbres : primaire, secondaire et parfois auxiliaire; ils supportent la transmission du couple moteur.
• Synchroniseurs : essentiels pour les passages de vitesses fluides en réduisant les chocs entre engrenages.
• Fourchettes : elles déplacent les pignons selon le rapport choisi via le levier de vitesse.
• Carter et joints : ils assurent l’étanchéité et protègent l’ensemble des contaminations extérieures.

Par exemple, une boîte manuelle classique contient un carter robuste supportant l’ensemble des engrenages et mécanismes synchronisés. Comprendre leur place dans le schéma éclaté permet d’anticiper les opérations de démontage ou de réparation.

A lire en complément : Quelles solutions innovantes remplacer la dalle en béton pour votre garage ?

Fonctionnement interne : de l’axe moteur aux roues

Le mouvement est d’abord transmis à l’arbre primaire qui le relaie aux engrenages en prise variable. Le conducteur choisit le rapport via le levier, activant ainsi des fourchettes qui déplacent les pignons sur l’arbre secondaire. Cette sélection ajuste le rapport de démultiplication entre couple et vitesse.

Les synchroniseurs compensent la différence de vitesse des pignons pour un changement fluide, évitant ainsi le bruit de craquement. En 2026, les boîtes manuelles utilisent majoritairement des engrenages hélicoïdaux, plus doux à l’usage, tandis que certaines applications privilégient encore les engrenages droits pour leur robustesse, au prix d’un bruit mécanique accru.

Chaque élément du système joue un rôle précis, et leur usure ou défaillance impacte directement les performances du véhicule et la sécurité. La lubrification effective par une huile adaptée est un facteur clé pour la longévité de ces composants.

Identifier les signes d’usure et les dysfonctionnements fréquents sur une boîte de vitesse

Reconnaitre tôt les alertes d’une boîte de vitesse en difficulté évite une réparation coûteuse voire un remplacement complet. Voici les symptômes les plus courants à surveiller attentive :

• Craquements ou bruits pendant les changements de vitesse, souvent liés à l’usure des synchroniseurs.
• Vitesses qui sautent ou ne s’enclenchent pas, signalant un dysfonctionnement des fourchettes ou des engrenages.
• Fuites d’huile révélant soit un joint d’étanchéité fatigué, soit un carter abimé.
• Vibrations anormales ressenties au levier, indiquant un déséquilibre ou un problème sur l’arbre de transmission.
• Odeur de brûlé liée à un embrayage fatigué, affectant la transmission globale.

Ignorer ces signes expose à une casse mécanique rapide. Dans une expérience partagée récemment, un conducteur a négligé un craquement: cela a conduit à la rupture d’un roulement secondaire, occasionnant des coûts dépassant 1500 euros en réparation.

Symptôme	Cause probable	Solution recommandée
Craquement au passage	Synchroniseur usé	Remplacement du synchroniseur
Vitesse qui saute	Fourchette ou pignon endommagé	Révision complète de la boîte
Fuite d’huile	Joint fatigué, carter fissuré	Changement du joint ou réparation du carter
Vibrations anormales	Arbre déséquilibré	Diagnostic et changement de l’arbre
Odeur de brûlé	Embrayage fatigué	Remplacement de l’embrayage

Les mauvaises pratiques à proscrire pour préserver la santé de votre boîte de vitesse

Le comportement au volant et les habitudes d’entretien influencent durablement la fiabilité de la boîte de vitesse :

• Laisser la main sur le levier en conduisant entraine une pression constante nuisible aux fourchettes.
• Changer trop rapidement les vitesses sans attendre la pleine synchronisation provoque des à-coups et accroît l’usure.
• Omettre la vidange d’huile, recommandée entre 60 000 et 100 000 km, dégrade rapidement les engrenages.
• Rouler à bas régime sur un rapport trop élevé génère des contraintes mécaniques excessives.
• Ignorer les bruits ou vibrations, en les minimisant comme “normaux”, peut aggraver considérablement les dommages internes.

Un cas récent évoque Thomas, utilisateur urbain, qui a retardé la vidange et laissé son levier appuyé ; à 120 000 km, une panne majeure a nécessité un remplacement onéreux de la boîte. Ces exemples démontrent que les mauvaises habitudes freinent la durabilité.

Conseils d’entretien pour une boîte de vitesse durable et performante

Un entretien régulier est la clé pour garantir la longévité et le bon fonctionnement de votre transmission. Voici les gestes incontournables :

• Contrôle du niveau d’huile à chaque révision, en privilégiant des surfaces planes et moteur froid.
• Vidange d’huile suivant la fréquence constructeur, soit tous les 60 000 à 100 000 km, avec un fluide homologué.
• Inspection régulière des joints d’étanchéité et réparation immédiate des fuites.
• Écoute attentive des bruits et sensations lors du passage des vitesses.
• Respect du temps de chauffe surtout par temps froid, pour assurer une lubrification optimale.

Ces conseils sont soutenus par les retours d’expérience des garages experts en mécanique automobile et prolongent la durée de vie du système tout en réduisant les risques de réparations onéreuses.

Action	Fréquence	Conseil pratique
Contrôle niveau d’huile	À chaque révision	Faire à froid sur surface plane
Vidange huile de boîte	Tous les 60 000 – 100 000 km	Utiliser une huile homologuée constructeur
Vérification étanchéité	Chaque année	Surveiller toute fuite éventuelle
Analyse des bruits ou vibrations	Dès apparition	Ne jamais ignorer un son inhabituel
Contrôle technique	Tous les 2 ans	Inclure une inspection de la transmission

Pour faciliter une communication claire avec les mécaniciens et comprendre l’origine des interventions, consulter un schéma éclaté spécifique à votre modèle est particulièrement judicieux. Vous pouvez également approfondir vos connaissances sur les systèmes liés, comme le rôle du berceau de voiture dans la transmission. Chaque détail compte pour veiller à la fiabilité globale de votre véhicule.
